Samtliga solelanläggningar bör förses med överspänningsskydd. Det är ofta dessutom ett krav både på AC- och DC sidan. En kort sammanfattning innebär att om det är krav på skydd på inkommande (vilket det är på samtliga anläggningar utom bostäder) så är det krav även på solcellsanläggningens DC-sida. Mer utförligt står detta i elinstallationsreglerna. Med överspänningsskydd integrerade i solelanläggningen kan skador minskas och lönsamhet säkras. När ska man använda vilka överspänningsskydd?

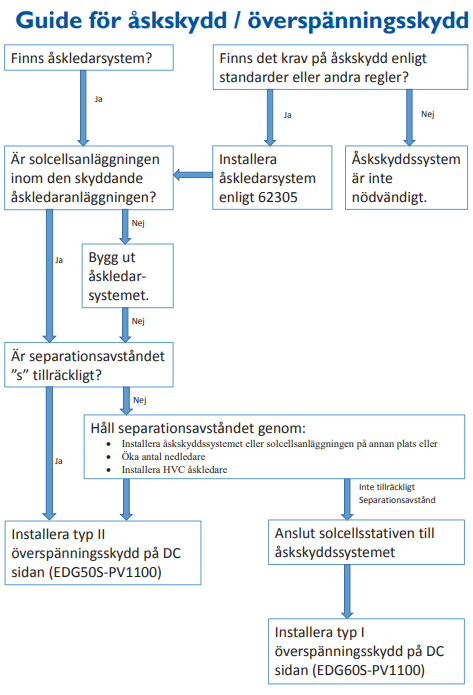

När ska man använda vilka överspänningsskydd?
• Vid byggnad utan åskledarsystem, installera PV-mellanskydd på DC sidan.
• Vid byggnad med åskledare, installera PV grov-/mellanskydd på DC sidan.
Andra varianter kan förekomma vid större anläggningar, kontakta oss för mer information. AC sidan skyddas alltid vid inkommande med Grov- eller mellanskydd. Vid AC sidan av omriktaren installeras mellanskydd om avståndet är >10m till inkommande skydd.

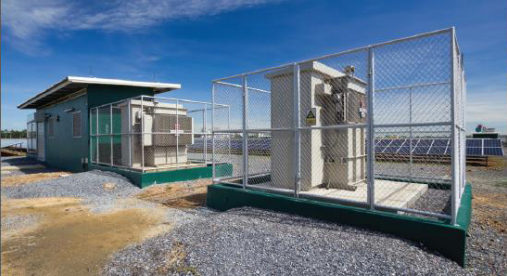

Överspänningsskydden har en beprövad förmåga att skydda solcellsanläggningen, omriktaren och transformatorstation utan att kräva underhåll. Samtliga överspänningsskydd har larmkontakt som standard.
PV= Photovoltaic=solceller
Åskskydd för solcellsanläggningar
När det gäller åskledarsystem är vår erfarenhet att ett isolerat system ger bäst skydd. Vi baserar det på uppfångare på taket där dess skyddsvinkel ”täcker” panelerna. Dessa är i sin tur förbundna med linor i form av ett rutnät på taket och vidare ner mot jord. Viktigt att taklinorna är separerade med korrekt skiljeavstånd gentemot solpanelerna.
Observera att stativen inte behöver anslutas om inte tillverkaren anger det. Om potentialutjämning av stativen ska utföras innebär det funktionsutjämning och får därmed inte vara märkt grön-gul.
