Syftet med ett potentialutjämningssystem är att utjämna spänningarna mellan olika delar i en anläggning. Potentialutjämning kan delas upp i två begrepp. Skyddsutjämning och funktionsutjämning. Förklaras mer nedan. Det är viktigt att veta varför man gör det. Handboken om potentialutjämning tydliggör det. Oavsett syfte så är åtgärderna gällande armering densamma.
Skyddsutjämning
Den huvudsakliga uppgiften för skyddsutjämningssystem är att skydda person och husdjur mot elchock och anläggningar mot sakskada och därmed undvika farlig beröringsspänning. Skyddsutjämning syftar till att alltid ha en ofarlig spänning mellan ledande delar.
Funktionsutjämning
Utförs för att säkerställa en funktion hos elektrisk utrustning och kallas därför för funktionsutjämning. Skyddar utrustning, apparater och system samt att upprätthålla funktionaliteten.
Inkommande elkablar
Kablar och rör utifrån ska föras in i byggnaden så nära varandra som möjligt. Inkommande elkabels PE- alternativt PEN-ledare förbinds via huvudcentralen med huvudjordningsskenan. Inkommande kablar skyddas med överspänningsskydd.
Huvudjordningsskena
I varje byggnad ska finnas en huvudjordningsskena. Skenan ska vara lätt åtkomlig utan ingrepp i starkströmsanläggningen.
Armering
Armeringsmatta/armering ansluts till huvudjordningsskena.
Metalliska byggnadsdelar
Berörbara byggnadsdelar av metall som kan komma i kontakt med en främmande ledande del (stålbalkar, stålkonstruktioner mm) ansluts till huvudjordningsskenan.
Stegar, kanaler mm behöver normalt sett inte utjämnas.
Potentialutjämning av armering i betong
För att få en bra potentialutjämning krävs att man monterar på ett visst sätt. Det materiel som behövs kan ibland vara svårt att beräkna. Denna information förenklar beräkning och kalkylering av materialåtgången samt säkerställer att ni får rätt materiel. Våra rekommendationer gäller både för skyddsutjämning och funktionsutjämning och är helt i enlighet med gällande föreskrifter såsom:
• SS 436 40 00 Elinstallationsreglerna.
• Handbok 461 Potentialutjämning för skydd och funktion

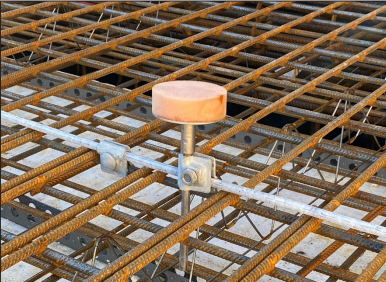

Montage av kontaktplatta
Potentialutjämning av armeringsmattor
Kan utföras på 2 olika sätt, slingmetoden eller rutnätsmetoden.

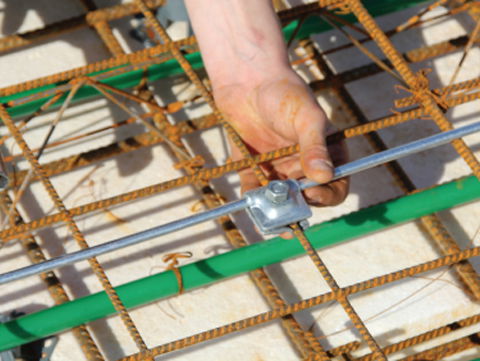

Bilden under visar slingmetoden. Där förläggs en stållina (50mm2 /Ø8mm) i en slinga på armeringen och förbinds med 2st klämmor/armeringsmatta. Den metoden är att föredra då all armering blir ansluten.

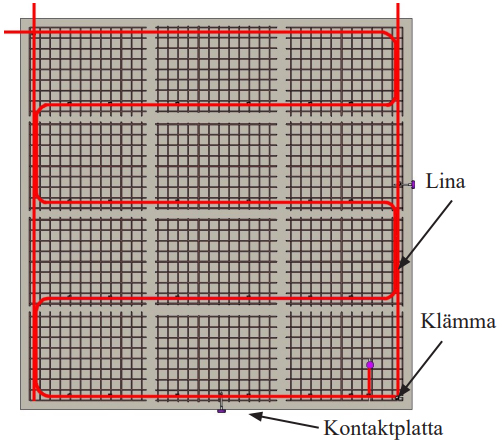

Slingmetoden
Rutnätsmetoden visas på bilden under. Då förläggs en lina i ett rutnät om 10x10m som förbinds med klämförband cc 1-2m.

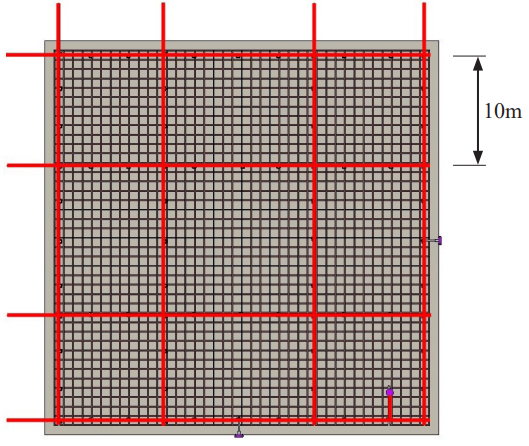

Rutnätsmetoden
Vi rekommenderar även en lina runt ytterkant.
Man kan även använda 10 mm (78 mm2 ) stål eller 30 x 3,5 mm (105 mm2 ) plattjärn. Beroende på t ex beställarkrav. Vid lösarmering: 1st klämma/1-2meter armeringsrad.
OBS! Förses byggnaden med åskledarsystem (enligt SS-EN 62305) är kravet 10 mm (78 mm2 ) stål eller 30 x 3.5 mm (105 mm2 ) plattjärn.
Vid åskledarsystem rekommenderas minst en kontaktplatta vid varje hörn eller vid varje nedledare.

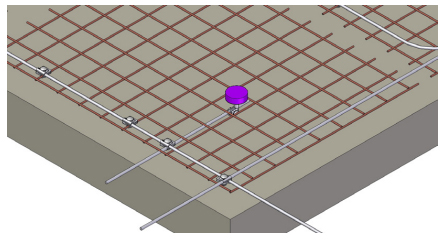

Kontaktplatta vid hörn
